2020年10月13日是国际减灾日，据统计，20世纪以来，中国因地震造成死亡的人数，占国内所有自然灾害包括洪水、山火、泥石流、滑坡等总人数的54%，超过1/2。中国作为位于世界两大地震带——环太平洋地震带与欧亚地震带之间的国家，受太平洋板块、印度板块和菲律宾海板块的挤压，地震断裂带十分活跃，自2000年以来，6级以上地震就发生近800次，遍布除贵州、浙江两省和香港特别行政区以外所有的省、自治区、直辖市。

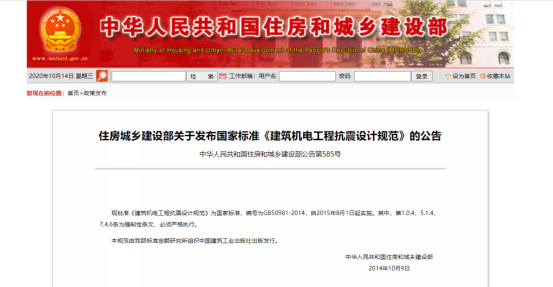

      由于近些年来多起地震灾害的发生，人们对于建筑抗震领域的关注持续增加，国家也出台了相应的强制性政策，国家《建筑抗震设计规范》GB50011-2010 中第13.4.3 条和《建筑机电工程抗震设计规范》GB50981-2014第 3.1.3 条（均为强制条文）规定：抗震设防烈度为6度及6度以上地区的建筑机电工程设施必须进行抗震设计；防排烟风道、事故通风风道及相关设备应采用抗震支吊架，设在建筑物屋顶上的共用天线应采取防止因地震导致设备或部件损坏后坠落伤人的安全防护措施。由此，抗震支架在建工行业得到了广泛的应用并进入快速发展时期。

一、什么是抗震支架

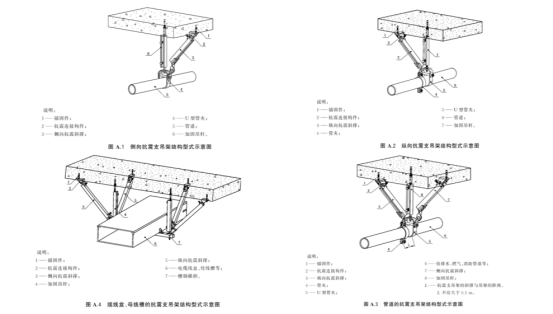

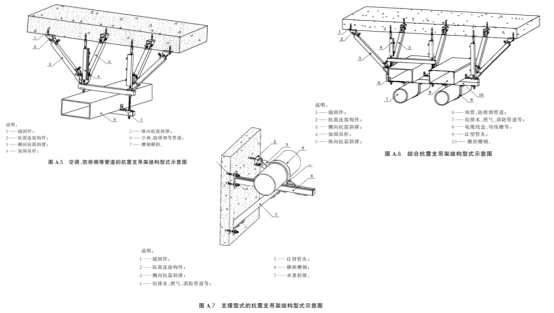

       抗震支吊架是用于支承水管、风管、桥架等机电管线设备并提供抗震支撑的支吊架产品。依据GB50981-2014《建筑机电工程抗震设计规范》，抗震支吊架的定义是：与建筑结构体牢固连接，以地震力为主要荷载的抗震支撑设施。

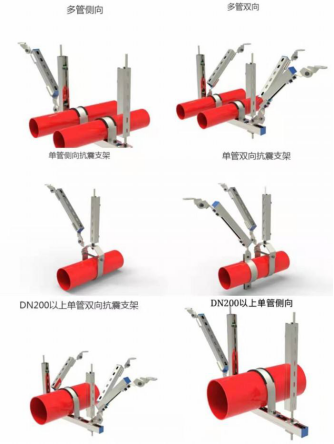

       抗震支架由锚固体、加固吊杆、抗震连接构件及抗震斜撑组成。

二、抗震支架的使用范围

       当遭遇到超过地区抗震设防烈度的地震发生时，为减轻地震破坏，减少和尽可能防止次生灾害的发生，达到减少人员伤亡及财产损失的目的，在房屋建设施工时应注意以下设备及管道应采用抗震支吊架∶

1、重力大于1.8kN的空调机组风机。

2、矩形截面面积大于等于0.38m²和圆形直径大于等于0.7m的风道。

3、防排烟风管、事故通风风管及相关设备。需要设防的室内给水、热水以及消防管道大于或等于DN65的水平管道。

4、抗震设防烈度8度、9度地区的高层建筑的给水、排水立管直线长度大于50m时，宜采用抗震措施，直线长度大于100m时，应采取抗震措施。

5、内径不小于60mm的电气配管及重力不小于150N/m的电缆梯架、电缆槽盒、母线槽。

三、抗震支架的性能检验

       2015年3月4日《建筑机电设备抗震支吊架通用技术条件》CJ/T476-2015由国家住房城乡建设部正式颁布，并于2015年9月1日起正式实施，它不仅为建筑机电工程抗震支架产品的设计、制造提供了依据，同时规定了产品满足抗震支架设计需要进行的试验、检验等要求，万测抗震支吊架疲劳试验机就是根据该标准和GB/T37267-2018建筑抗震支吊架通用技术条例设计的一款专用试验机。

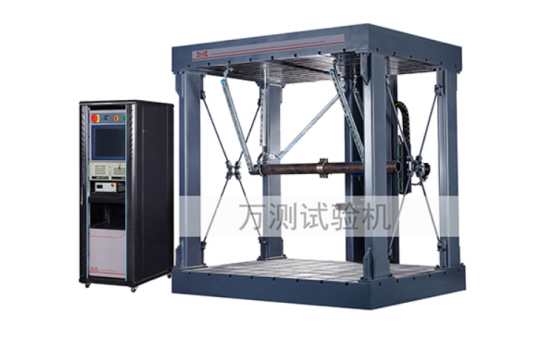

万测抗震支吊架疲劳试验机

      该试验机由底部和顶部两块相对的T型台加上四根立柱组成一个框架结构，试样（抗震支吊架）安装于顶部T型台，更能真实模拟抗震支吊架应用中的真实工况。作动器在T型的一侧，施加水平方向的力，水平高度可在一定范围内调节。抗震支吊架疲劳试验机既可做静态试验、又可做动态疲劳试验；上平台、下平台均可以安装试样，试样安装方便灵活，更换不同的夹具，可以满足不同规格的试样；水平加载高度可以电动无级调节，操作十分方便。

四、抗震支架的设计安装要求

1、每段水平直管道应在两端设置侧向抗震支架。当两个侧向抗震支架间距超过最大设计间距时，应在中间增设侧向抗震支架。

2、每段水平直管道应至少设置一个纵向抗震支架，当两个纵向抗震支架距离超过最大设计间距时，应按相关标准规定要求的间距依次增设纵向抗震支架。

3、抗震支架的斜撑与吊架的距离不得超过 0.1m。

4、刚性连接的水平管道，两个相邻的抗震支架间允许纵向偏移值，但应符合下列规定： a）水管及电线套管不得超过最大侧向支吊架间距的 1/16； b）风管、电缆梯架、电缆托盘和电缆槽盒不得超过其宽度的两倍。

5、当水平管道通过垂直管道与地面设备连接时，管道与设备之间应采用柔性连接，水平管道距垂直管道 0.6m 范围内设置侧向抗震支架，垂直管道底部距地面超过 0.15m 应设置抗震支承。

6、当抗震支架吊杆长细比大于100或当斜撑杆件长细比大于200时应采取加固措施。

7、水平管道在安装柔性补偿器及伸缩节的两端应设置侧向及纵向抗震支架。

8、侧向、纵向抗震支架的斜撑安装，垂直角度宜为 45°且不得小于 30°。

9、 抗震吊架斜撑安装不应偏离其中心线2.5°。

10、沿墙敷设的管道当设有入墙的托架、支架且能紧固管道四周时，可作为一个侧向抗震支架。

11、单管（杆）抗震支架的设置应符合下列要求：a) 连接立管的水平管道应在靠近立管0.6m 范围内设置第一个抗震吊架；b)当立管长度超过1.8m时应在其顶部及底部设置四向抗震支架，当长度大于7.6m时应在中间加设抗震支架；c)当立管通过套管穿越结构楼层时，可设置抗震支架；d)当管道中安装的附件自身质量超过25kg时，应设置侧向及纵向抗震支架。

12、门型抗震支架的设置应符合下列要求：a)门型抗震支架应有一个侧向抗震支架或两个纵向抗震支架；b)同一承重吊架悬挂多层门型吊架，应对承重吊架分别独立加固并设置抗震斜撑；c)门型抗震支架侧向及纵向斜撑应安装在上层横梁或承重吊架连接处；d)当管道上的附件质量超过25kg且与管道采用刚性连接时，或附件质量为9kg～25kg且与管道采用柔性连接时，应设置侧向及纵向抗震支架。（注：门型抗震支架一般为风管、 桥架或综合管线的抗震支架。）
